A & B scansione 0,001mm risoluzione alta penetrante strato di spessore ultrasonico

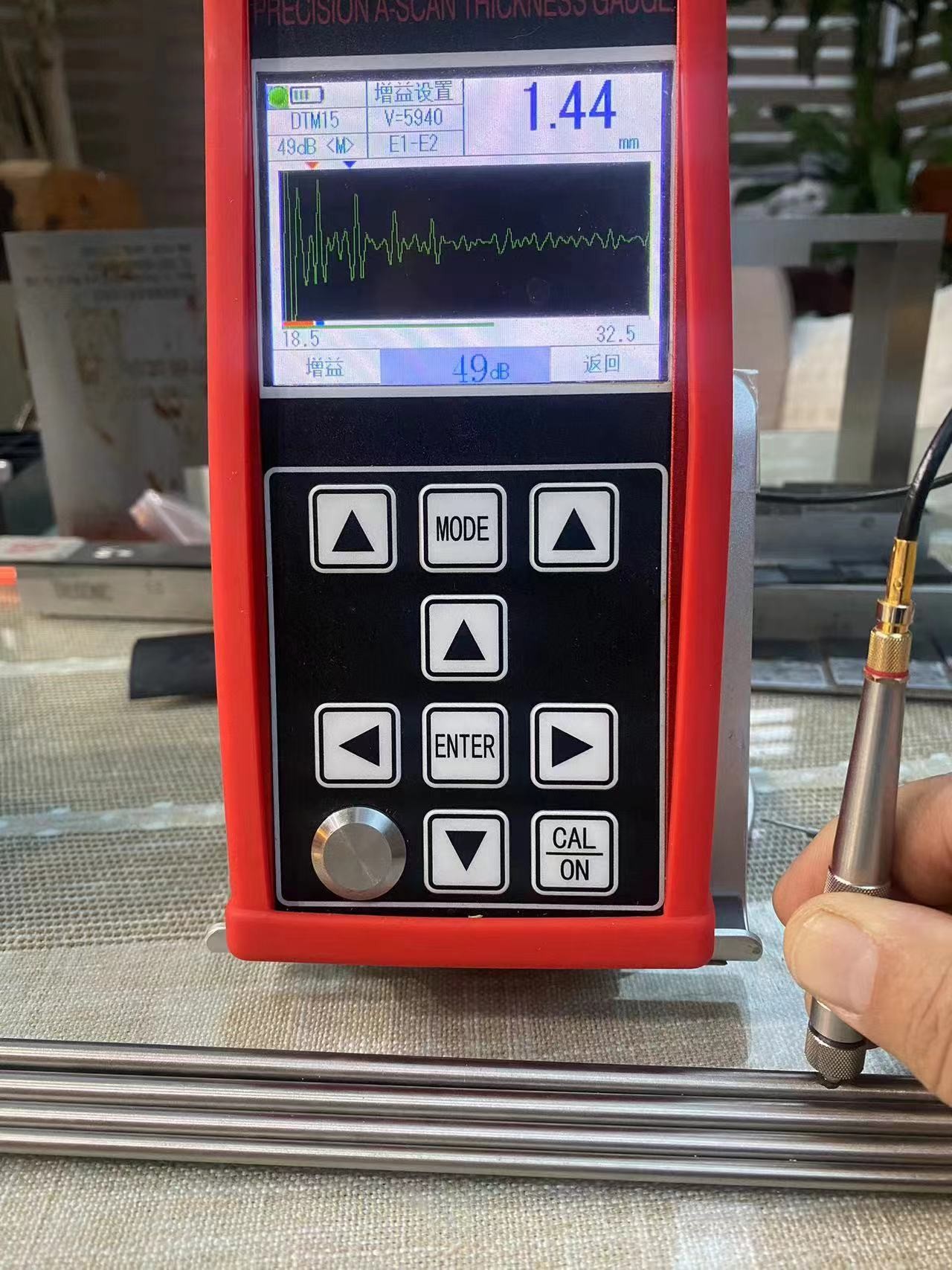

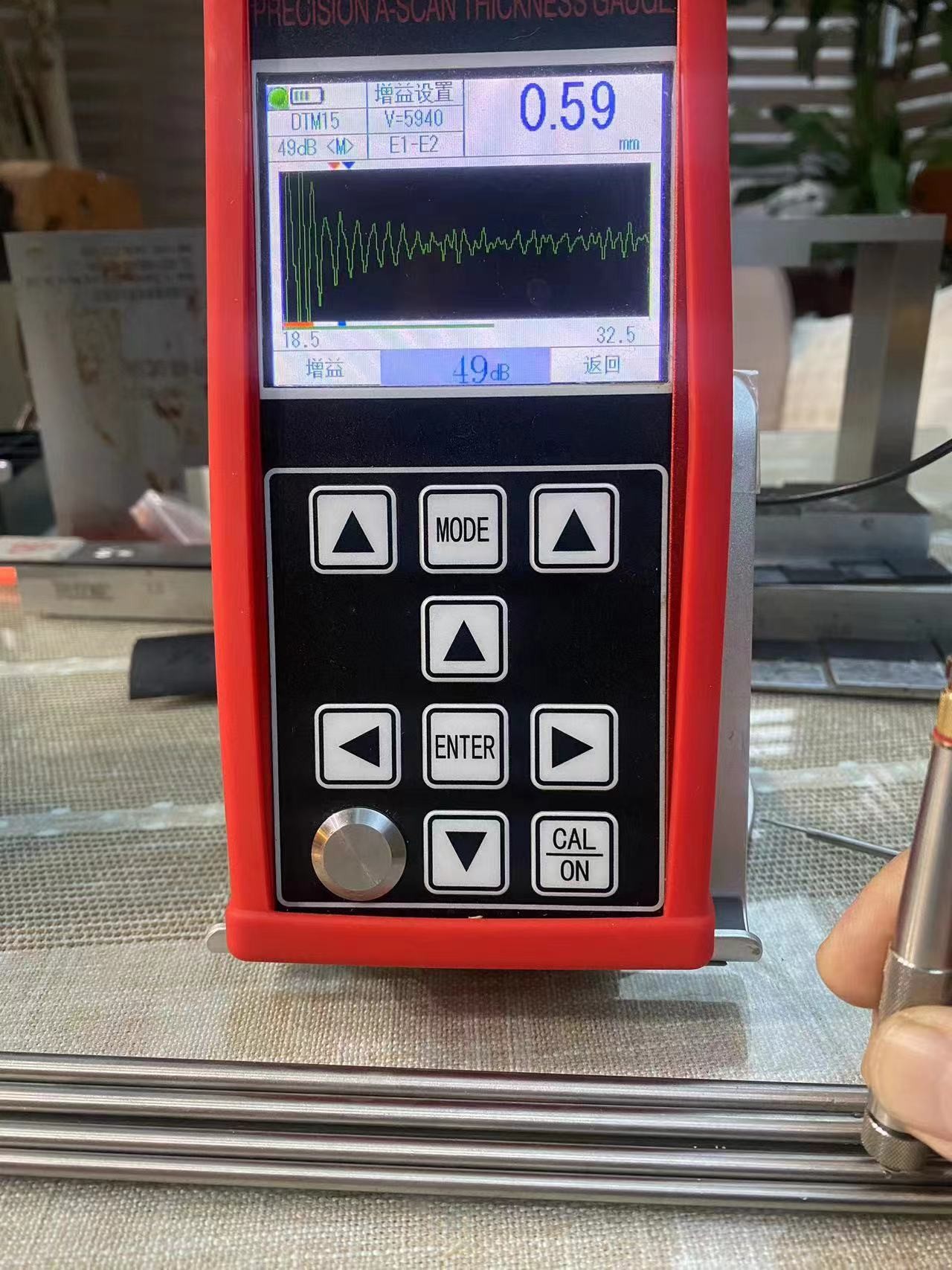

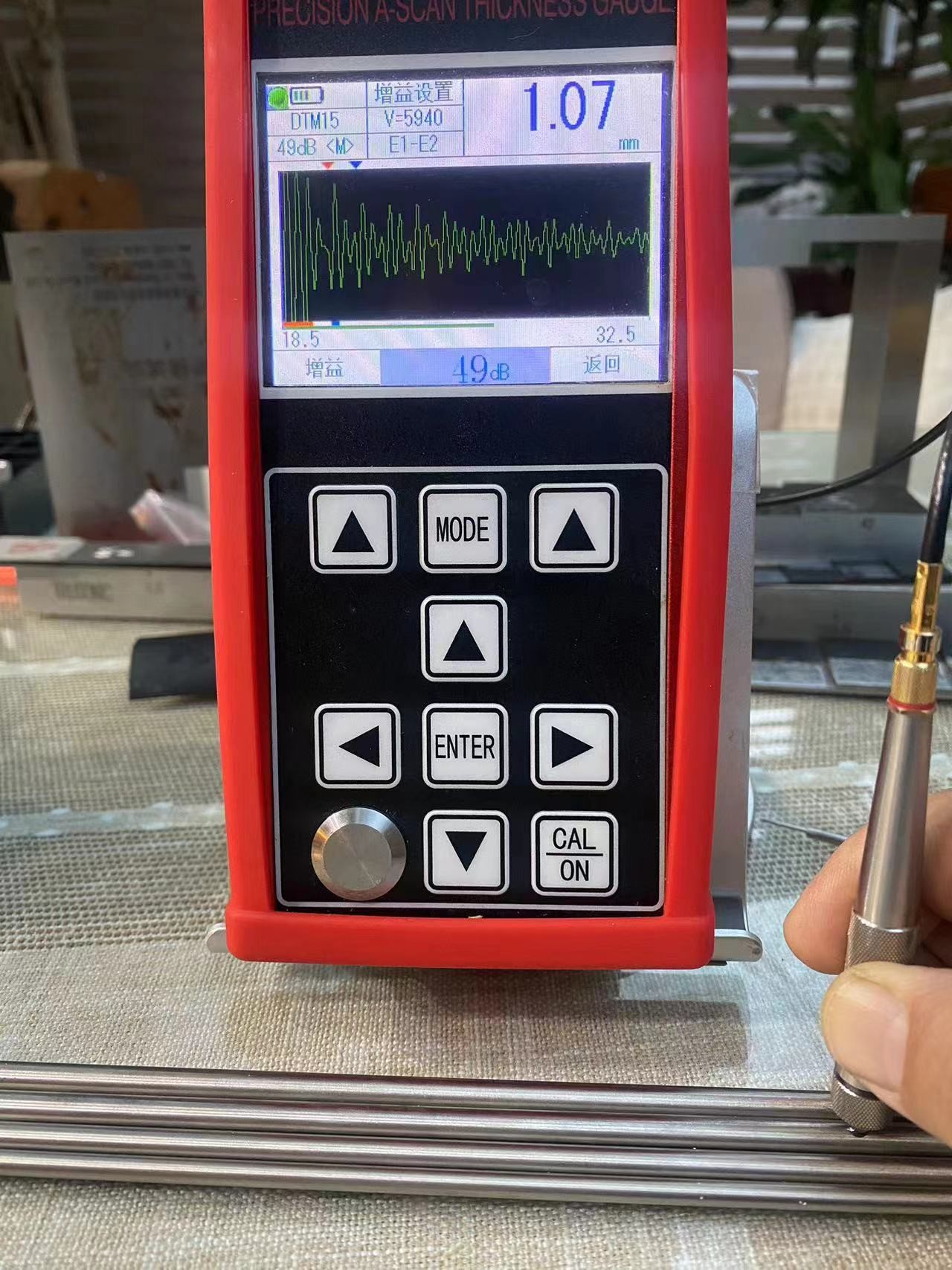

TG-5700 è un nuovo tipo di misura dello spessore ad ultrasuoni digitale di alta precisione portatile con scansione A/B. Adotta il principio della misura dello spessore ad ultrasuoni basato sulla riflessione d'impulso.È adatto per la misurazione dello spessore del materiale che può fare onda ultrasonica propagarsi in esso a una velocità costante e ottenere il riflesso dalla sua parte posterioreLa risoluzione di misura è di 0,001 mm e l'intervallo di misura è sottile come 0,15 mm (acciaio).
Questo prodotto è in grado di misurare con precisione le piastre e le parti lavorate, ma può anche monitorare il grado di diradamento dei tubi e dei recipienti a pressione nelle attrezzature di produzione dopo la corrosione durante l'uso.Può essere utilizzato nel petrolio, industria chimica, metallurgia, costruzione navale, aerospaziale, energia e altri settori.
Questo prodotto è conforme alle seguenti norme: Specifica di taratura per misuratore di spessore ad ultrasuoni (JJF 1126-2004).
Principali caratteristiche funzionali
●Questo prodotto ha modalità di scansione A, modalità di scansione B e modalità di visualizzazione numerica;

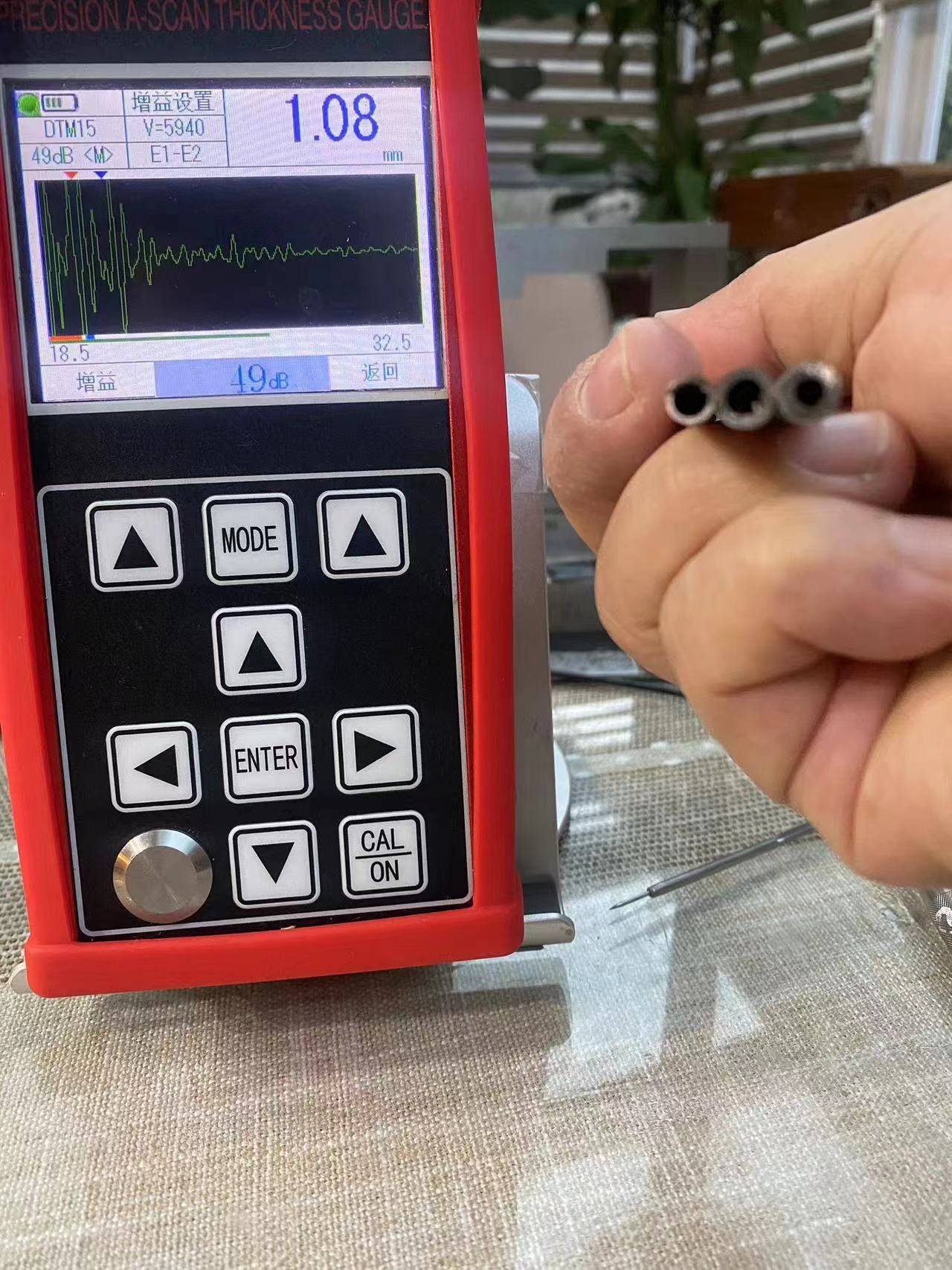

● L'intervallo di misura è ampio e viene adottata la tecnologia unica di "eco multiplo" per realizzare la misurazione di parti ultra sottili, con uno spessore minimo di misura di 0,15 mm (acciaio);
● Questo prodotto può misurare lo spessore con elevata precisione e la risoluzione massima di misura può raggiungere 0,001 mm; la risoluzione di ripetizione può raggiungere ± 0,002 mm;
● Ha le funzioni di rivestimento penetrante e misurazione eco a eco, che viene utilizzata per misurare materiali con strato di vernice e rivestimento sulla superficie;
● modalità di misurazione multiple: le modalità mb-e, E-E e me-e soddisfano la misurazione di pezzi di spessore convenzionale; la modalità sottile consente la misurazione di parti sottili;
● Le modalità numeriche includono: modalità di valore di spessore convenzionale, modalità di differenza/tasso di riduzione e modalità di valore massimo;
● Due modalità di aumento: aumento automatico / aumento manuale;
● Può essere impostato lo spegnimento manuale e quello automatico, con funzione di risparmio energetico;
● Supporta una varietà di sonde, tra cui una sonda a doppio cristallo e una sonda a singolo cristallo, e supporta una sonda ad alta frequenza fino a 20 MHz;
● Supporta l'archiviazione di massa e può memorizzare contemporaneamente 100000 valori di spessore, 500 gruppi di forme d'onda A-scan e 500 gruppi di forme d'onda B-scan;
● grande display TFT-LCD a colori da 3,5 pollici con risoluzione ad alta definizione (QVGA) 320x240;
● Dispone di una varietà di metodi di taratura, supporta la taratura a un punto, la taratura a più punti e le modalità di taratura manuale,e può calibrare la velocità del suono e la posizione di sonda zero allo stesso tempoSupporta la correzione del percorso V della sonda a doppio cristallo.
● Supporta la conversione del sistema metrico e britannico; può passare da unità millimetriche a unità pollici;
● Supporta la visualizzazione in inglese.
Materiali applicabili
È adatto per misurare lo spessore di metalli (come acciaio, ghisa, alluminio, rame, ecc.), materie plastiche, ceramiche, vetro, resina, fibra di vetro e altri buoni conduttori ad ultrasuoni.
Principi fondamentali
Il principio della misurazione dello spessore ultrasonico è simile a quello della misurazione delle onde luminose.Quando raggiunge l'interfaccia del materialeLo spessore del materiale misurato viene determinato misurando con precisione il tempo di propagazione ultrasonora nel materiale.
Parametri delle specifiche
* Nota: la società si riserva il diritto di apportare modifiche tecniche senza preavviso.
| Articolo |
TG-5700 |
| Tipo di sonda |
Sonda a cristallo singolo / sonda a cristallo doppio |
| Distanza di misura (acciaio 45#) |
0.15 mm 1800 mm |
| Stabilità dell'indicazione |
Si adottano la tecnologia a incrocio zero e l'eco multiplo per garantire che il valore di misurazione dello spessore non sia influenzato dalla forza dell'eco, dal coefficiente di attenuazione del materiale, dal guadagno e dall'altezza del cancello,e ha un'elevata stabilità e affidabilità di misurazione. |
| Frequenza di misura |
4Hz, 8Hz, 16Hz |
| Risoluzione |
0.1 mm,0.01 mm,0.001mm(0.01inch,0.001 pollici,0.0001 pollici) |
| Accuratezza |
0.001 mm |
| Generatore di impulsi |
L'emissione di onde quadrate negative viene adottata e la larghezza dell'impulso e la tensione sono automaticamente abbinate alla sonda. |
| Intervallo di velocità del suono |
400-19999 m/s |
| Blocco di taratura |
4 mm (acciaio) |
| Disattivazione automatica |
Si possono scegliere 5 minuti, 10 minuti, 20 minuti e spegnimento manuale. |
| Calibrazione della sonda |
Calibrazione in un punto, calibrazione in più punti |
| guadagno |
Controllo automatico della forza, controllo manuale della forza |
| Intervallo di guadagno |
0 ~ 70 dB |
| Modalità di rilevamento |
Frequenza radio (RF), mezza onda positiva (POS), mezza onda negativa (NEG), onda completa (FULL) |
| Modalità di misura |
(1) MB-E: modalità di misurazione basata sul tempo di transito dall'eco iniziale al primo eco inferiore; (2) E-E: modalità di misurazione con rivestimento di penetrazione, l'eco Em-En arbitraria è facoltativa; (3) ME-E:modalità di misurazione dell'eco multiplo; (4) THIN: modalità di misurazione della parete sottile; |
| Modalità numerica |
Modalità di valore dello spessore, modalità di differenza/velocità di riduzione, modalità di valore massimo/minimo |
| Modalità di scansione A |
Disponibile |
| Modalità di scansione B |
Disponibile |
| Indicazione dell'accoppiamento |
Disponibile |
| Indicazione della batteria |
Disponibile |
| Lingua |
Inglese |
| Unità |
mm/pollice |
| Operazione del menu |
Disponibile |
| Funzione software |
Impostazione dinamica del gate, impostazione di blanking (Blank), impostazione di echo blanking (E-blank), congelamento dell'eco, traduzione dell'eco e scalazione |
| Funzione di stoccaggio |
Può memorizzare allo stesso tempo 100.000 spessori (100 gruppi, 1000 in ogni gruppo), 500 gruppi di forme d'onda A-scan e 500 gruppi di forme d'onda B-scan. |
| Aggiornamento del programma host |
Disponibile |
| Visualizzazione |
3.5" schermo TFT-LCD a colori QVGA (320 × 240) |
| Trasmissione dei dati |
Supporta la comunicazione seriale RS-232 e USB per trasmettere dati al computer. |
| Temperatura di funzionamento |
-10°C +50°C; con esigenze particolari, può raggiungere -20°C; |
| tensione di funzionamento |
Quando la potenza è insufficiente, viene richiesto un comando di bassa tensione. |
| Dimensione globale |
204 x 100 x 36 (mm) |
| Peso totale |
310 g ((senza batteria) |
| Batteria |
4pcs batteria secca AA |
Fornitura standard
Unità principale TG-5700 1pc
2.5M Φ20 trasduttore a singolo elemento, gamma di prova 4-1800mm 1pc
Bottiglia di piante di accoppiamento 1pc
Cassa da trasporto 1pc
Manuale d'uso 1pc
Certificato di taratura 1pc
Accessori opzionali
Diverse sonde con frequenza diversa, singola sonda 8mm/10mm/12mm e sonde di spessore a ultrasuoni TR
Diversi blocchi di cuneo a passo
Software per PC Data
Imballaggio
Imballaggio: imballaggio standard per l'esportazione, cantone
Sonda opzionale:
| TS400 Sonde a doppio cristallo |
10 MHz |
5 mm |
0.5-50 mm |
| TS500 Sonda a doppio cristallo |
5 MHz |
5 mm |
1.0-65 mm |
| TS510 Sonda a doppio cristallo |
5 MHz |
10 mm |
1.0-500 mm |
| DTM15 Sonda a cristallo singolo |
15 MHz |
6 mm |
0.15-22,5 mm |
| DTM7.5 Sonda a cristallo singolo |
7.5 MHz |
6 mm |
0.5-22.5 mm |
| DTM10 Sonda a cristallo singolo |
10Mh |
6 mm |
0.3-22.5 mm |
| DTM5 Sonda a cristallo singolo |
5M |
6 mm |
1.0-22,5 mm |
| BD510 Sonde a cristallo singolo |
10Mh |
10 mm |
1-1000 mm |
| BD212 Sonde a cristallo singolo |
2MHz |
12 mm |
4-1800 mm |
| Cavo di sonda a doppia cristallina |
|
| Cavo di sonda a cristallo singolo |
|
RFQ
Misuratore di spessore ad ultrasuoni
Marchio:HUATEC
Numero di modello:TG-5700
Luogo di origine:Cina
Domande e risposte
- D:Qual è la gamma massima di misura del TG-5700?A:Il TG-5700 offre un raggio di misurazione massimo di 1800 mm
- D:Il TG-5700 ha un metodo di taratura diverso?A:Sì, il TG-5700 ha una calibrazione a un punto e una calibrazione a più punti.
- D:Il TG-5700 supporta la misurazione multi-eco?A:Sì, il TG-5700 supporta la misurazione multi-eco e dual-element.
- D:Qual è lo spessore minimo che può essere misurato con il TG-5700?A:Lo spessore minimo che può essere misurato con il TG-5700 è di 0,15 mm.
- D:Il TG-5700 può essere utilizzato per misurare le superfici curve?A:Sì, il TG-5700 può essere utilizzato per misurare superfici curve con il cuneo di superficie curva opzionale.
- D: TG-5700 ha una diversa opzione di risoluzione?0.01 mm,0.001mm(0.01inch,0.001 pollici,0.0001 pollici)
