Forma d'onda B Scansione mono e doppio elemento schermo a colori Parete misura dello spessore ad ultrasuoni

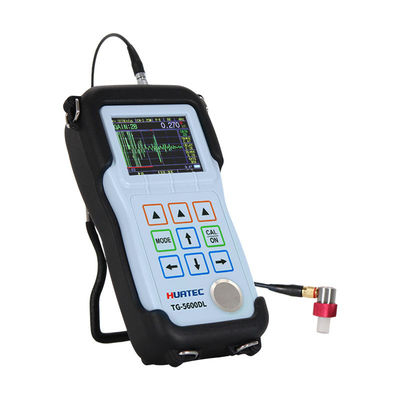

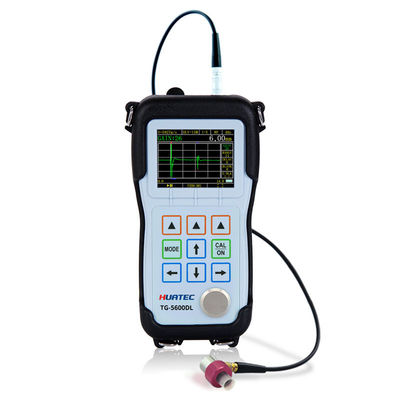

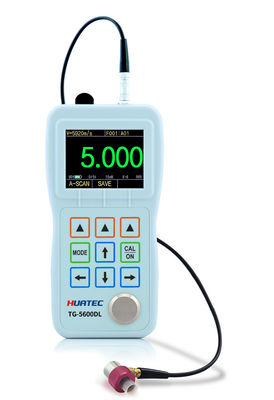

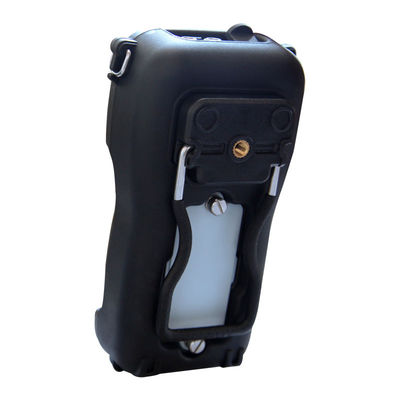

HUATEC TG-5600DL è un misuratore portatile di spessore ad ultrasuoni basato sui principi operativi della misurazione ad ultrasuoni.TG-5600DL è in grado di misurare lo spessore di vari materiali con una precisione fino a 00,001 millimetri o 0,0001 pollici, e ampiamente utilizzati in una varietà di applicazioni di misurazione dello spessore.
Gli utilizzatori possono misurare lo spessore da un solo lato del materiale da misurare, senza danneggiare il pezzo.
Il TG-5600DL può visualizzare le letture di spessore e le scansioni A contemporaneamente, consentendo agli utenti di controllare le forme d'onda.in modo che l'intervallo di misura dello spessore sia ampioLa funzione B-scan è utilizzata per osservare il profilo inferiore del pezzo da misurare.La sonda si muove lungo la superficie del pezzo da lavorare per visualizzare la sezione trasversale del pezzo da lavorare.
Questo calibro può essere utilizzato nella produzione, nell'industria di trasformazione dei metalli, nell'aerospazio, nel trasporto ferroviario, nell'industria chimica, nell'industria di ispezione delle materie prime e in altri campi di prova.Oltre a misurare con precisione una varietà di piastre e parti lavorate, monitoraggio di una varietà di tubi e recipienti a pressione che si trovano nelle attrezzature di produzione per monitorare ulteriormente i loro livelli di diradamento dopo essere stati corrosi durante l'uso,che è uno strumento indispensabile nel settore dei test non distruttivi.
La funzione di archiviazione è opzionale, in base alle diverse esigenze dei clienti, e il datalogger di grande capacità integrato può memorizzare fino a 100.000 valori di misurazione dello spessore e 400 forme d'onda.Altre funzioni possono essere opzionali, come la misurazione dello spessore a più strati, la risoluzione ultra elevata, la misurazione dello spessore su larga gamma, la riduzione del rumore digitale e la modalità finestra, lo strato di ossido della parete interna, la comunicazione in tempo reale,multi-canale e altre opzioni.
Principali funzioni di misura
• La maggior parte delle misurazioni dei materiali possono essere effettuate utilizzando trasduttori a singolo elemento.
• Intervallo di spessore di misura: 0,01 mm ~ 38 m, a seconda del materiale da misurare, della sonda, delle condizioni di superficie, della temperatura e della configurazione selezionata.
• Determinare la velocità del suono di un materiale con velocità del suono sconosciuta
• Alta risoluzione: la risoluzione normale del display è di 0,001 mm, la risoluzione ultra-alta opzionale può raggiungere 0,0001 mm.
• Unità di misura: millimetri, pollici, micron e mil.
• Misurazione ad alta temperatura: temperature fino a 500°C.
• Menù di configurazione predefinita del sistema: per comodità dell'utente, è stato impostato secondo le condizioni predefinite per l'utilizzo della sonda dello strumento.
• Funzione di pausa: consente operazioni di elaborazione post-misurazione.
• Funzione di visualizzazione a schermo intero: aumenta la superficie di visualizzazione dell'eco del 20%, offrendo all'operatore una grande esperienza di finestra.
• Indicazione dell'intensità dell'eco: più forte è l'eco, più vengono visualizzate le barre di indicazione, in particolare la visualizzazione delle cifre, che è più utile.
• Modalità di scansione B basata sul tempo: viene utilizzata per osservare il profilo inferiore del pezzo da misurare.
• Modalità differenza/tasso di riduzione: la differenza di spessore rispetto al punto di impostazione viene visualizzata ed espressa in percentuale della velocità di riduzione.
• TDG di guadagno variabile nel tempo: l'eco iniziale dell'impulso o dell'interfaccia può essere ridotta efficacemente riducendo il guadagno iniziale,e l'eco inferiore del campione sottoposto a prova può essere aumentato aumentando il guadagno massimo, facile da misurare.
• Modalità di misurazione:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
Parametri principali
| Specifiche dello strumento | |
| Principio di funzionamento | P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Multiple Echoes), E-EV ((Echo verification) |
| Tipo di sonda | Sonda di linea di ritardo, sonda di contatto, sonda di membrana, sonda tipo matita, sonda di immersione |
| Calibrazione | Probe zero, velocità di calibrazione, calibrazione in 1 punto, calibrazione in 2 punti, velocità impostata |
| Intervallo di spessore |
0.01mm 38m, a seconda del materiale testato, delle condizioni della superficie della sonda, della temperatura e della configurazione selezionata. 0.15mm 30mm (Sonda standard D15A, acciaio) |
| Intervallo di velocità del materiale | 310 - 18699 m/s e può misurare la velocità con spessori noti |
| Risoluzione | Opzionale 0,1/0,01/0,001 mm |
| Frequenza della sonda | 0.5MHz20MHz |
| Unità di misura | mm, pollice, mm, mil |
| Tasso di aggiornamento | 4 Hz, 8 Hz, 16 Hz al secondo facoltativo |
| Spegnere | Disattivare automaticamente quando si è inattivo per 5,10 o 20 minuti, oppure manualmente |
| Tipo di visualizzazione | 2.4 in (320 × 240 matrice di punti) schermo LCD a colori TFT |
| Modalità di rettifica | RF, RF-, FULL, HALF+, HALF |
| Modalità di visualizzazione | A-SCAN, B-SCAN, DIGITS, CAPTURE, DIFFERENCE, ALARME |
| Immagazzinamento | Può memorizzare 100.000 valori di spessore e 400 file di impostazione dei parametri (opzionale) |
| Guadagno | Basso, medio o alto per diverse condizioni di prova |
| Modalità di visualizzazione | Normal, minimo/massimo cattura, DIFF/RR% |
| Correzione del percorso V | Automazione |
| Tasso di aggiornamento | Selezionabile 4Hz, 8Hz, 16Hz |
| MaterialeIntervallo di velocità | 500 a 9999m/s (0,0197 a 0,3937in/us) |
| Lingue | Selezionabile cinese, inglese, giapponese |
| Impostazioni dell' allarme | Distanza da 0,25 mm a 508 mm (da 0,010" a 20,00"). |
| Requisiti di energia | 2 batterie AA |
| Tempo di funzionamento | Circa 40 ore |
| Disattivazione dello strumento | Selezionabile SEMPRE ATTIVO o AUTO OFF dopo 5, 10, 20 minuti di inattività |
| Temperatura di funzionamento | -10°C a +50°C (+10°F a +120°F) |
| Dimensione | 153 mm x 76 mm x 37 mm |
| Peso | 280 g, con batterie incluse |
Configurazione standard
| Articolo 2 | Quantità |
|
TG-5600DL Misuratore di spessore ad ultrasuoni |
1 |
| Sonde | 1 |
| Cavo | 1 |
| Cartuccia di gomma | 1 |
| Batterie alcaline | - |
| Bottiglia di impianto | 1 |
| Caso | 1 |
| Manuale operativo | 1 |
| Certificato di taratura | 1 |
Accessori opzionali
| Sonde | Cavi |
| Cartuccia di gomma | Blocchi a gradini |
| Linee di ritardo | Agente di accoppiamento |
| Film protettivo | Opzioni software |
Appendice A: velocità del materiale
La tabella elenca la velocità di propagazione degli ultrasuoni in vari materiali comuni.La velocità effettiva di questi materiali può differire dalla velocità nella tabella per vari motivi, ad esempio, la composizione del materiale, l'orientamento preferito dei grani, la porosità e la temperatura, ecc. Pertanto, per ottenere la migliore precisione di misurazione,un campione costituito da un materiale specifico deve prima essere testato per confermare la velocità di un materiale specifico.
Tabella:Lista delle velocità del materiale
| Materiale | Velocità ((m/s) |
| Acciaio 20# | 5891 |
| Aluminici | 6320 |
| Cromo | 6200 |
| Acciaio | 4660 |
| D'oro | 3251 |
| Ferro | 5930 |
| Piombo | 2160 |
| Magnesio | 5806 |
| Argioli | 3607 |
| Titanio | 6098 |
| Zinc | 4193 |
| Carburante | 5181 |
| Altri prodotti | 3320 |
| Altri prodotti | 4380 |
| Ferro fuso grigio | 4600 |
| Vetro | 5766 |
| Fabbricazione a partire da fibre sintetiche | 2610 |
| Acciaio inossidabile 304 | 5334 |
| PVC | 2392 |
| Silicio | 9620 |
| Vetro di quarzo | 5655 |
Nota:Per la calibrazione della velocità effettiva, si rimanda alla calibrazione della velocità 6.2
