DAC AVG Registratore video Ultrasuoni Detettore di difetti Calibrazione automatica per il metallo

DAC AVG Video Recorder Calibrazione automatica Ultrasuoni Detettore di difetti metallici FD219

Introduzione

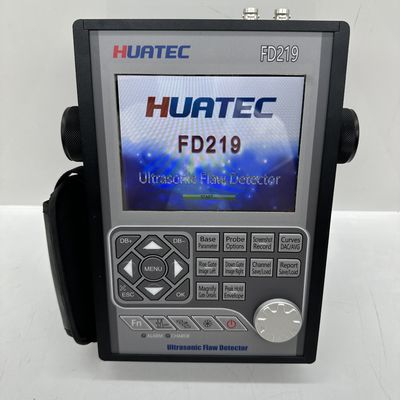

Questo rilevatore di difetti HUATEC FD219 è un rilevatore di difetti ad ultrasuoni digitale industriale portatile in grado di rilevare, localizzare, valutare e diagnosticare vari difetti (fessure, inclusioni, pori, ecc.).) nel pezzo di lavoro rapidamenteQuesto strumento può essere utilizzato sia in laboratorio che sul cantiere di ingegneria.lavorazione dei metalli, industria chimica e altri settori che richiedono il rilevamento dei difetti e il controllo della qualità.trasporto ferroviario, caldaie e recipienti a pressione, ecc.

Lo strumento può essere ampiamente utilizzato per individuare e dimensionare crepe, vuoti, disordini e discontinuità simili nascoste in saldature, forgiature, biletti, assi, assi, serbatoi e vasi a pressione, turbine,e componenti strutturali.

Caratteristiche dello strumento

L'hardware principale è progettato con ARM + FPGA, e il software utilizza un sistema operativo multitasking altamente affidabile, che migliora notevolmente la funzione, la portabilità,durata e affidabilità dello strumento.

Questo strumento utilizza un menu master-slave e è progettato con tasti scorciatoia e una manopola rotativa digitale.

Visualizzazione

Display LCD TFT multicolore ad alta risoluzione (640×480 pixel).

4 stili di interfaccia operativa possono essere selezionati in base all'ambiente.

LCD con veloce aggiornamento a 60 Hz, capace di visualizzare sottili cambiamenti di forma d'onda.

La luminosità dell'LCD può essere impostata liberamente.

Forma

Il guscio metallico è completamente in alluminio, è resistente e resistente, e le prestazioni di schermatura elettromagnetica sono molto buone.

Il supporto di ammortizzazione a 360 gradi e la guaina di gomma sono facili da usare.

pannelli di vetro temperato, estremamente duri, resistenti all'usura e agli graffi

Screenshot e rapporto di rilevamento difetti PDF

Screenshot in tempo reale di tutte le pagine e rapporti di rilevamento difetti, e salvarli come immagini BMP sul disco U, che possono essere impostati come immagini a colori o a scala di grigi.

Esportare il rapporto di rilevazione dei difetti come file PDF e salvarlo su un disco U per un'archivizzazione e una stampa facili.

Tutti i contenuti del file PDF possono essere personalizzati in base alle esigenze dell'utente.

Le immagini BMP e i file PDF possono essere visualizzati su un computer o un telefono cellulare.

Distanza

Fino a 15000 mm in acciaio; gamma selezionabile in passaggi fissi o continuamente variabili.

Pulsante

Impulso di energia selezionabile tra 100V, 200V, 250V, 300V, 350V, 400V e 500V.

Ampiezza dell'impulso regolabile da 0,1 μs a 0,5 μs per abbinare le sonde a frequenza diversa.

Frequenza di ripetizione dell'impulso regolabile da 20 Hz a 2 KHz.

L'ammortizzazione può essere selezionata tra 50Ω,150Ω,250Ω e 500Ω per una prestazione ottimale della sonda

Selezione della sonda: sonda a cristallo singolo, sonda a cristallo doppio, sonda ad angolo speciale, sonda penetrante, sonda di arrampicata.

Ricevitore

Campionamento: convertitore AD a 16 cifre alla velocità di campionamento di 320 MHz

Rettifica:Mezza onda positiva, Mezza onda negativa, Fullwave e RF

Larghezza di banda analogica: capacità da 0,2 MHz a 20 MHz con intervalli di frequenza selezionabili (impostati automaticamente dallo strumento) per abbinare la sonda per prestazioni ottimali.

Guadagno: da 0 dB a 110 dB regolabile in passaggi selezionabili 0,1 dB, 2 dB, 6 dB.

Porte

Due cancelli completamente indipendenti offrono una gamma di opzioni di misurazione per l'altezza o la distanza del segnale utilizzando l'attivazione del picco.

La modalità eco-eco consente un posizionamento accurato dei segnali che sono estremamente vicini.

Portata di avvio: variabile su tutto il range visualizzato

Larghezza del cancello: variabile dall'inizio del cancello alla fine del range visualizzato

Altezza del cancello: variabile da 0 a 99% Altezza dello schermo intero

Alarmi: soglia positiva/negativa con lampadina a LED.

Memoria

Lo strumento dispone di una memoria di grande capacità integrata e i dati e i file non saranno persi a causa di un guasto di corrente dello strumento.

Memoria di file di 500 canali per memorizzare le impostazioni di taratura e i parametri della sonda.

Memoria di 1000 file di segnalazione d'onda per memorizzare l'onda A-Scan e le impostazioni.

Tutti i file possono essere archiviati, richiamati e cancellati.

Le impostazioni del canale e i file di report possono essere esportati tramite disco di memoria e le informazioni possono anche essere memorizzate in quantità illimitate tramite memoria USB.

Registratore video

Video Recorder è utile in molte situazioni, è molto conveniente per coloro che vogliono analizzare le attività di sondaggio in seguito.

Lo strumento può registrare il processo di prova e salvarlo come file video, che può essere riprodotto attraverso lo strumento o un software speciale.e ogni file video può essere lungo fino a 5 minuti.

Se si sceglie di salvare il file video sul disco di memoria, il numero e la durata del file video non saranno limitati.

La registrazione e la riproduzione del processo di prova sono di grande convenienza per studi e analisi futuri di rilevazione di difetti.

La riproduzione video supporta le funzioni di pausa, veloce avanti, veloce indietro e stop.

Funzioni

• Calibrazione automatica: calibrazione automatica dello spostamento zero della sonda, dell'angolo della sonda (valore K) e della velocità del materiale.
• Localizzazione dei difetti: Visualizzazione dal vivo Sentiero sonoro, Proiezione (distanza superficiale), Profondità, Amplitudine,
• Dimensione dei difetti: misurazione automatica dei difetti mediante AVG o DAC, rappresentazione rapida dell'accettazione o del rifiuto dei difetti.
• Funzione di lettura digitale e trigger: lo spessore/profondità può essere visualizzato in lettura digitale quando si utilizza una sonda normale e la distanza e la profondità della superficie sono visualizzate direttamente quando si utilizza la sonda angolare.
• DAC/AVG:La curva viene generata automaticamente e i punti di campionamento possono essere compensati e corretti.,e si muove automaticamente con il tempo di ritardo.
• AWS D1.1La scelta di questo standard può ridurre i calcoli manuali e migliorare l'efficienza del rilevamento.
• Funzione di correzione della superficie curva.
• Funzione di misura dell'altezza della fessura.
• Portata ingrandimento: diffusione della portata su tutta la larghezza dello schermo.
• Registrazione e riproduzione video.
• Funzione di guadagno automatico
• Involucro: visualizzazione simultanea della scansione A in tempo reale a 60 Hz e involucro della visualizzazione della scansione A
• Peak Hold: confrontare le forme d'onda di picco congelate con le scansioni A in diretta per interpretare facilmente i risultati dei test.
• Segno del picco: cattura e segnalamento del picco in tempo reale
• Codifica dell'eco: visualizzazione dell'area di visualizzazione dell'eco 1~9 in diversi colori, utilizzata per analizzare la posizione del difetto.
• Un freeze di scansione: il freeze di visualizzazione contiene i dati sulla forma d'onda e sulla distanza di prova.
• B Display Scan: visualizza intuitivamente la forma del difetto del pezzo e il risultato di rilevamento è più intuitivo.

Orologio in tempo reale

L'orologio dello strumento continua a girare per tenere traccia dell'ora.

Comunicazione

Due porte USB 2.0 ad alta velocità. Due modalità USB possono essere selezionate: U-DISK e U-BRIDGE.le immagini dello screenshot e i filmati registrati possono essere salvati su U-DISKIn modalità U-BRIDGE, lo strumento scambierà dati con il software DataPro.

Batteria

Batteria agli ioni di litio di grande capacità e alte prestazioni.

Il tempo di lavoro continuo superiore a 12 ore.

Manica

Le regolazioni di funzionamento sono facilmente e rapidamente effettuate utilizzando la manopola rotante.

Aggiornamento del software

Il software può essere facilmente aggiornato tramite U-DISK. L'aggiornamento non causerà danni alla macchina.

Specificità

• Distanza di misura: da 0 a 15000 mm, alla velocità dell'acciaio
• Frequenza di ripetizione dell'impulso da 20 Hz a 2000 Hz
• Velocità del materiale: da 1000 a 20000 m/s
• Frequenza di ripetizione dell'impulso da 20 Hz a 2000 Hz
• Intervallo dinamico: più di 40dB
• Linearità del sistema: orizzontale: +/- 0,2% FSW,

Verticale: 0,25% FSH, accuratezza dell'amplificatore +/- 1 dB.

• Potenza di risoluzione: superiore a 40 dB
• Sensibilità Rimane: più di 50dB ((L'apertura a fondo piatto di 200mmF2 è profonda)
• Rifiuto (soppressione): da 0 a 80% dell'altezza dello schermo intero
• Rumore: inferiore al 10%
• Monitori di cancello: due cancelli indipendenti controllabili su tutta la gamma di scansione
• Guadagno: 110 dB max in risoluzione selezionabile 0.1, 1.0, 2.0, 6,0 dB.
• Larghezza di banda (pass band dell'amplificatore ): da 0,2 a 20 MHz
• Dislocamento dell'impulso: superiore a 32 dB
• Ritardo di visualizzazione: -20-3400 μs
• Ritardo/Offset zero della sonda: da 0 a 99,99 μs
• Modalità di prova: eco d'impulso, doppio elemento e trasmissione
• Pulsante: pulsante ad onde sintonizzabile
• Energia dell'impulso: 100V, 200V, 250V, 300V, 500V selezionabile
• Rettifica: Mezza onda positiva, mezza onda negativa, onda piena, RF
• Unità: pollice o millimetro
• Connessioni del trasduttore: BNC o LEMO
• Richieste di potenza: corrente alternata 100-240 VAC, 50-60 Hz
• Temperatura di funzionamento: -10°C a 50°C, temperatura di conservazione: -30°C a 50°C

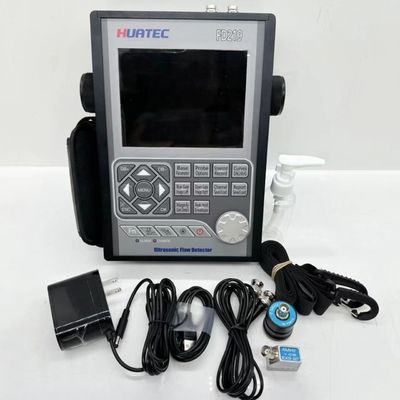

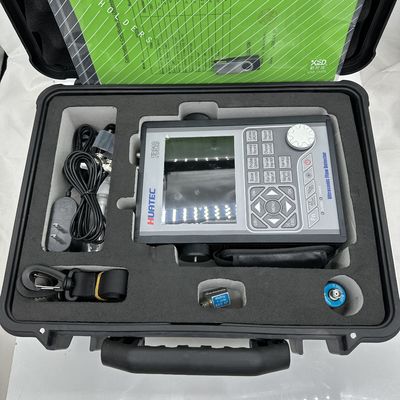

Confezione standard: Ospite,Straight Probe 2.5MHz 20mm, Angle Probe 4MHz 8X9 60°, Cable di connessione della sonda, Power Adapter & Cable, Software PC,Cable di comunicazione, Manuale utente, Certificato di taratura, custodia dello strumento

Accessori opzionali

Sonde diritte (5MHZ-ф20)
Sonde dritte (2.5MHZ-ф20)
Sonde dritte (2.25MHZ-ф20)
Sonde diritte (1MHZ-ф20)
Proiezione angolare (4MHZ-45 gradi, 8*9mm)
Proiezione angolare (4MHZ-60 gradi, 8*9mm)
Proiezione angolare (4MHZ-70 gradi, 8*9mm)
Proiezione angolare (4MHZ-80 gradi, 8*9mm)
Proiezione angolare (2MHZ-45 gradi, 8*9mm)
Proiezione angolare (2MHZ-60 gradi, 8*9mm)
Proiezione angolare (2MHZ-70 gradi, 8*9mm)
Proiezione angolare (2MHZ-80 gradi, 8*9mm)
Probe T/R (5MHz-ф20mm, fuoco 15mm)
Sonde T/R (2.5MHz-ф20mm, fuoco 15mm)
Cavo di connessione alla sonda (BNC-BNC)
Cavo di connessione alla sonda (BNC-Lemo 00)
Cavo di collegamento alla sonda (Lemo 01-BNC)
Cavo di collegamento alla sonda (Lemo 01-Lemo 00)
Batteria agli ioni di litio
Adattatore di alimentazione (4A/9V)
Cavo di alimentazione
Cassa in pelle
Blocco di prova V1
Blocco di prova V2
Blocchi di prova DAC, ASME ecc.

Cintura

dente blu
