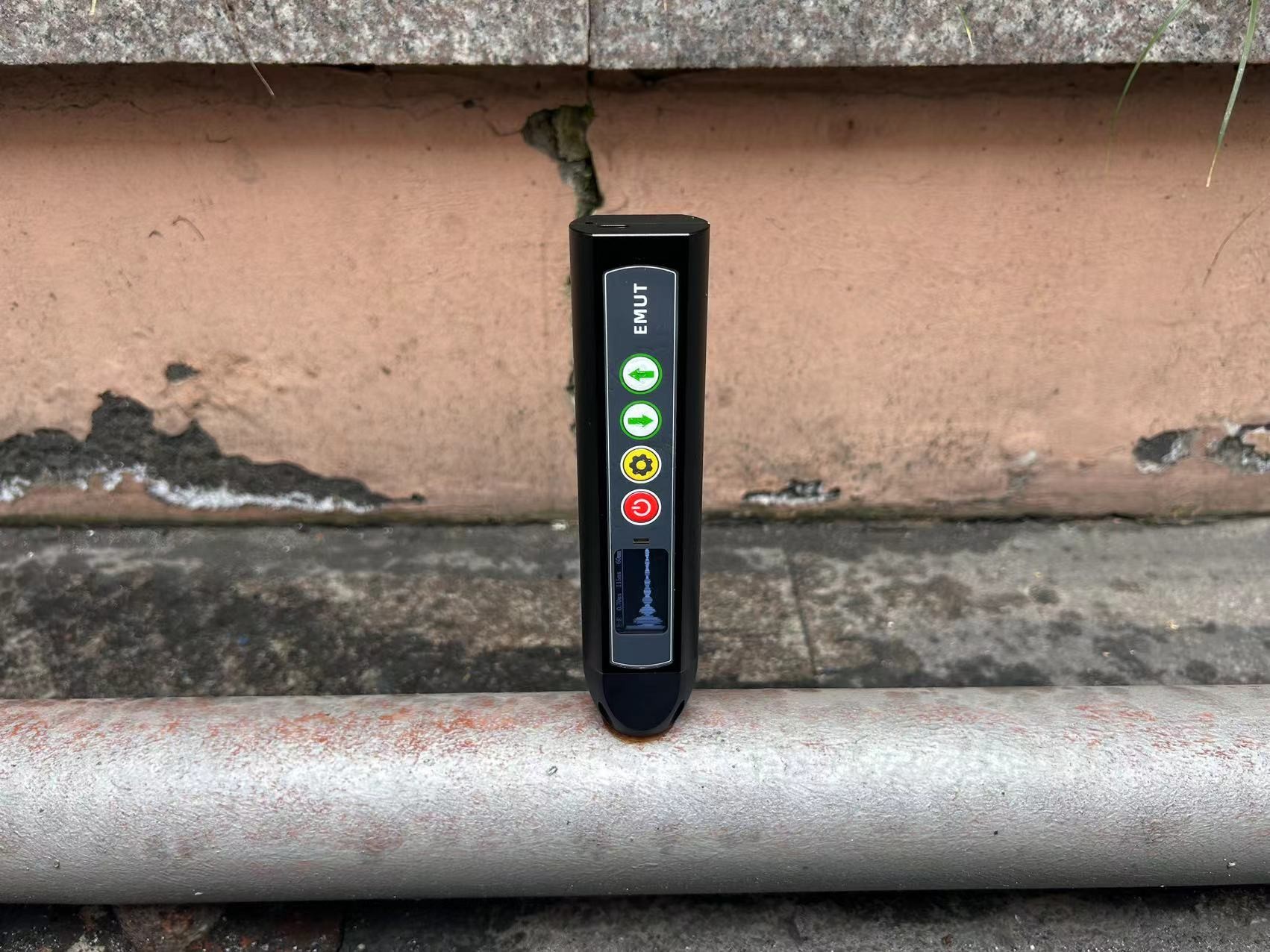

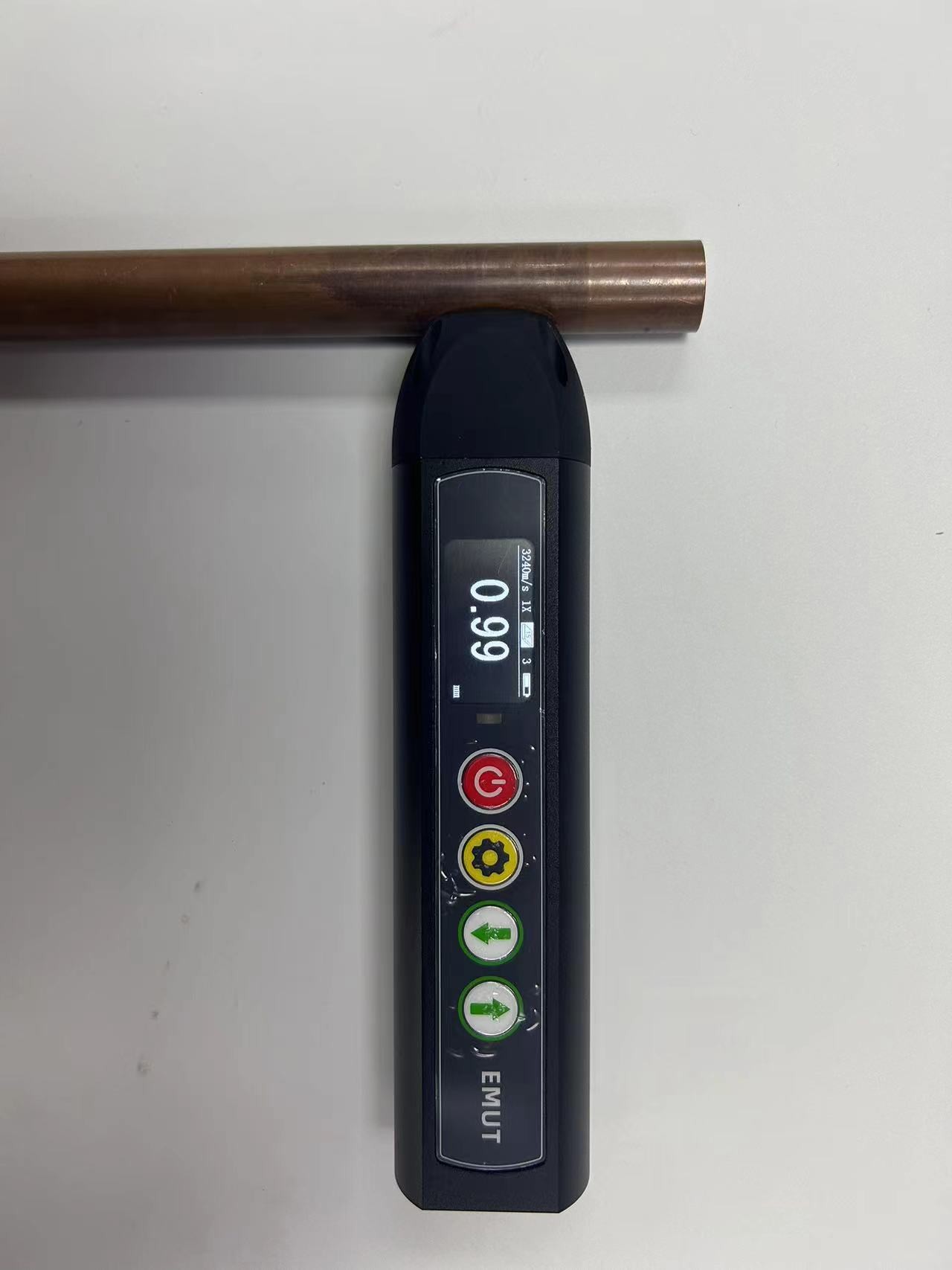

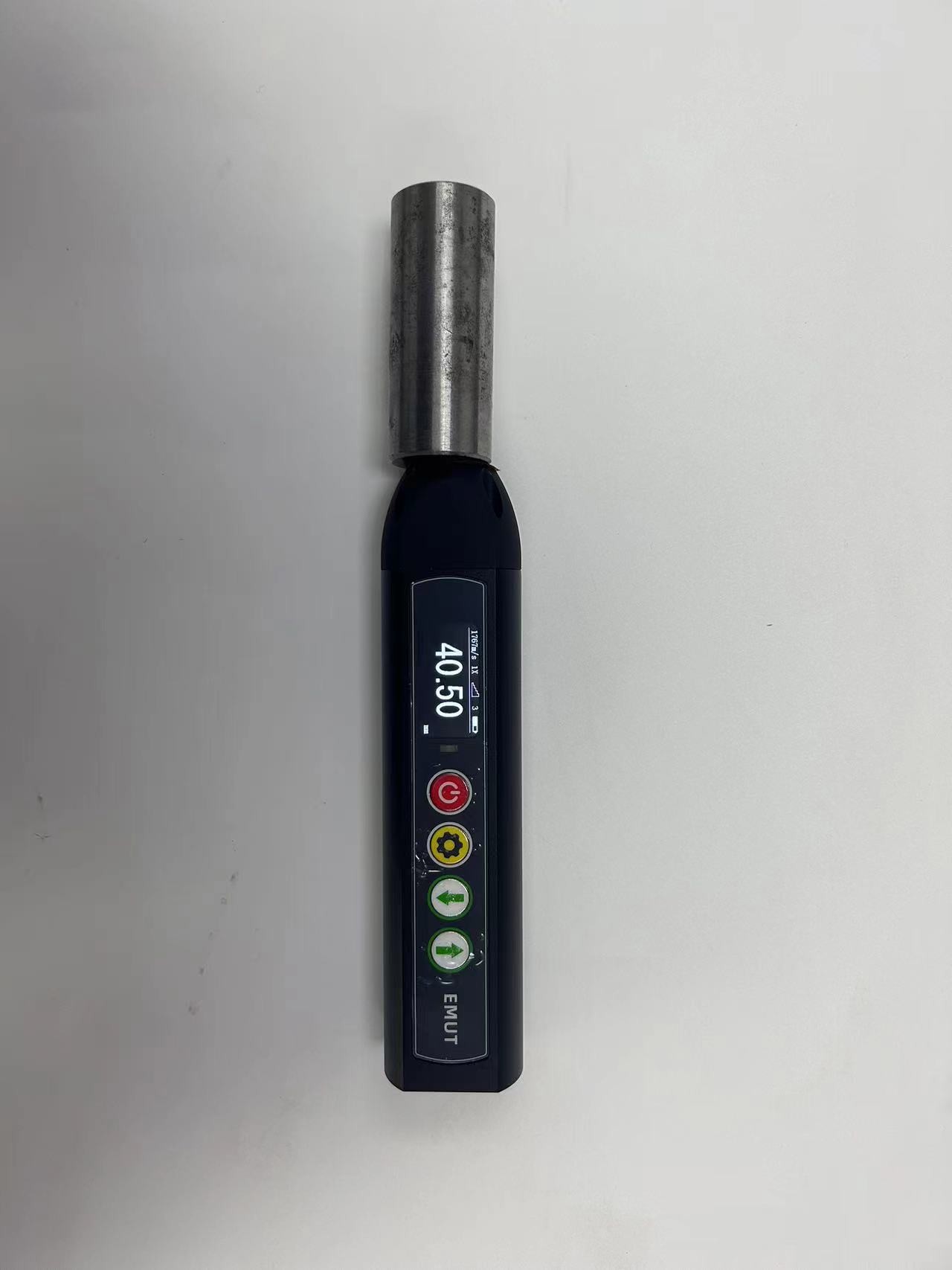

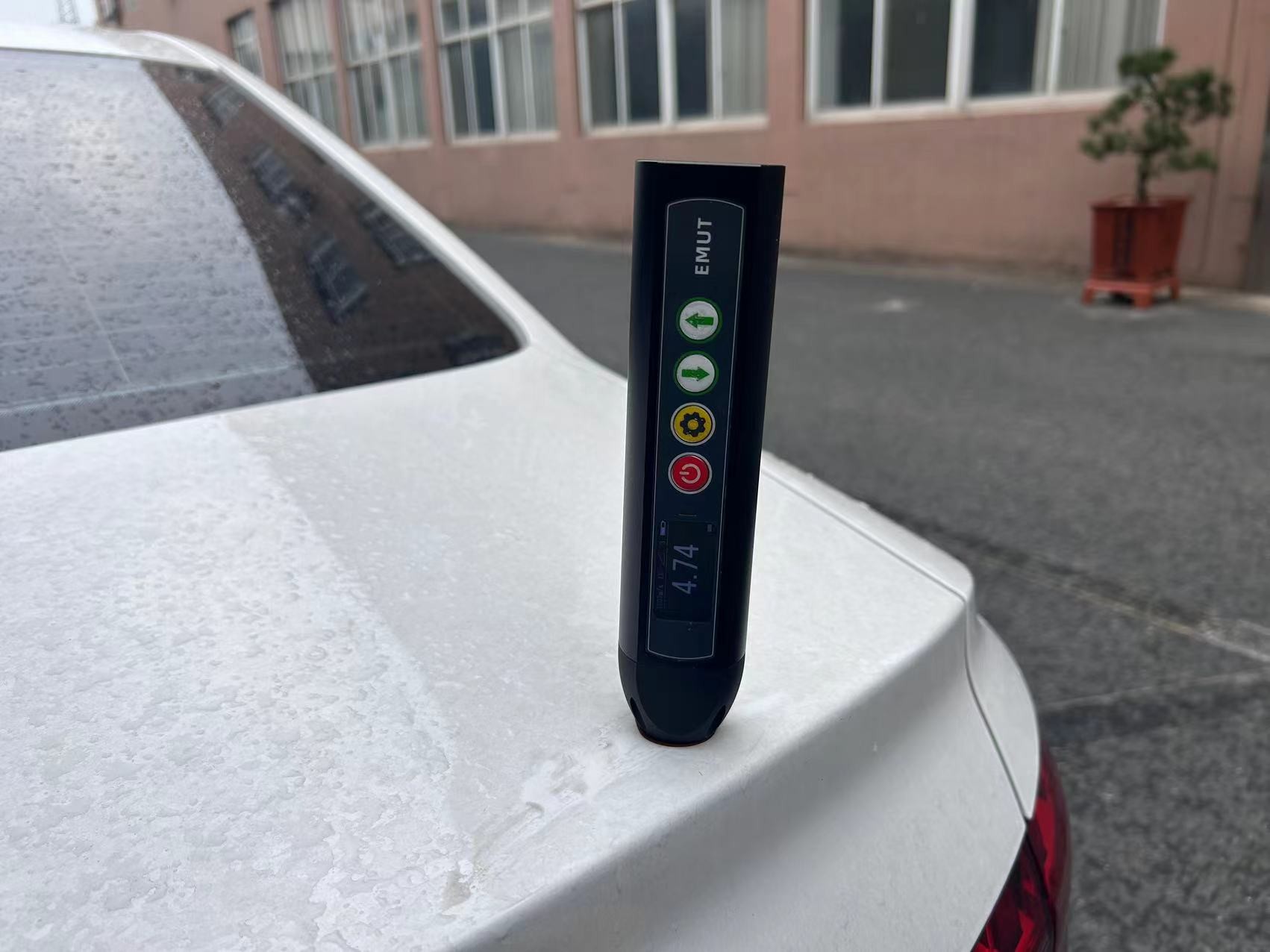

Un misuratore di spessore ad ultrasuoni EMAT con superficie ad alta temperatura
TG-140S Un misuratore di spessore elettromagnetico ad ultrasuoniè un piccolo dispositivo di misura dello spessore dell'accoppiamento ad aria, di tipo penna, che non richiede agenti di accoppiamento acustici, ampiamente utilizzato per la misura dello spessore di materiali metallici o magnetici.
Caratteristiche del prodotto
Parametri di base
Tasso di campionamento | 80MSPS |
Larghezza di banda | 2.5MHz~6MHz |
Lancio | ± 600V_400Hz_125ns |
Guadagno | Automatico 0 ̊96 dB, ritmo 1 dB |
Precisione di misura | ± 0,01 mm |
Intervallo di velocità del suono | 4009999 m/s |
Intervallo efficace | 10,0 ‰ 640 mm |
Livello medio | L, M, H regolabile a tre livelli |
Distanza di sollevamento | 5 mm ((alluminio), 4 mm ((acciaio al carbonio), 3 mm ((acciaio inossidabile) |
Intervallo di misura | Misura l'acciaio al carbonio 1X:160mm 2X:320mm 3X:640mm |
Tipo di misura | Alumini, rame, ferro, acciaio al carbonio, acciaio fuso, acciaio legato, acciaio inossidabile, lega di titanio e altri materiali metallici |
Canale di misura | Parti sottili, comuni, barre |
Modalità di misura | Eco singola (I-E), eco doppia (E-E) |
Modalità di ricerca |
Modalità Frontier-Frontier, modalità Wave crest-Wave crest, Modalità "Cresta d'onda-Fronte" |
Funzioni ausiliarie | Freeze automatico, guadagno automatico, riposo automatico, display di forma d'onda A-Scan |
Funzione rivista | Regolazione dell'altezza del cancello, regolazione del sbiadimento ritardato, regolazione manuale del guadagno, calibrazione della velocità sonora, compensazione delle alte temperature |
Interfaccia di comunicazione | RS-485 o USB2.0 |
Caricabatterie | 5V2A, interfaccia standard di tipo C |
Schermata | 1.47 pollici 320×172 IPS_LCD |
Dimensione | 178.4 mm × 42 mm × 32 mm |
Durata della batteria | 3.7V 3400mAh Batteria al litio, 6 ore di durata |
Peso nudo |
A Conchiglia metallica: 358g B Conchiglia a iniezione: 255g C Formato per iniezione + rilascio rapido: 289 g |
Consegna standard
misura dello spessore elettromagnetico ad ultrasuoni HUATEC TG-140S
Sonde di temperatura normale4MHz,Φ42 mm*32 mm
Manuale d'uso
Certificato di taratura
Cavo per la ricarica dei dati
Collegamento di carica
Blocco di prova a base di ferro
Blocco di prova a base di alluminio
Scatola di imballaggio
Accessori opzionali

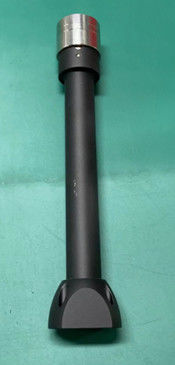

Temperature elevate fino a 800 gradi
Sonde ad alta frequenza
Sonde ad alta temperatura a bassa frequenza
Sonde a temperatura normale di piccolo diametro 4MHz,Φ13 mm*36 mm
Sonda a temperatura normale di grande diametro 4MHz,Φ40 mm*60 mm
