Ispezione delle particelle elettromagnetiche

Ispezione magnetica a particelle elettromagnetiche con giogo alimentato a batteria AC/DC per rilevare indicazioni superficiali e sottosuperficiali

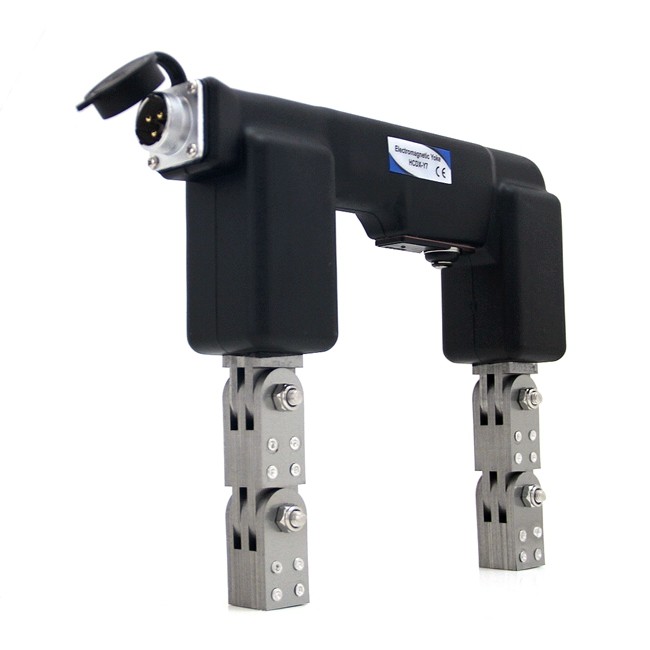

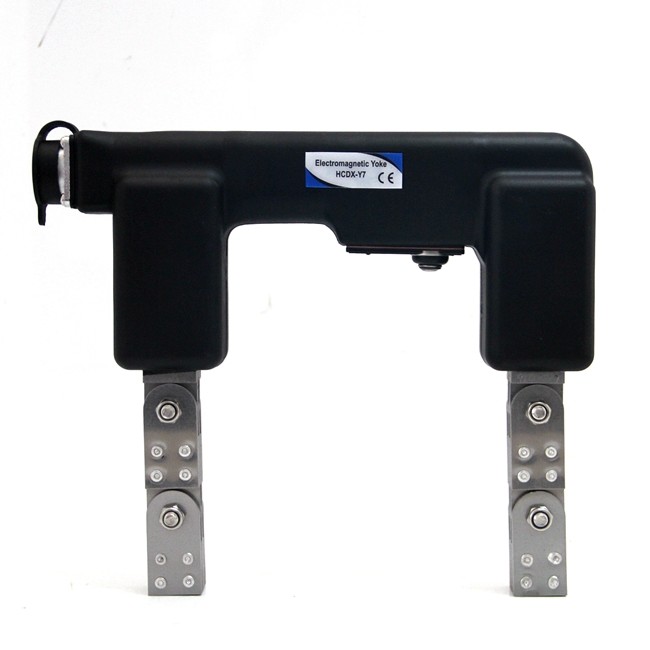

L'HCDX-Y7 è un giogo durevole, AC/DC, alimentato a BATTERIA, progettato per rilevare indicazioni superficiali e sottosuperficiali nelle applicazioni più gravose.

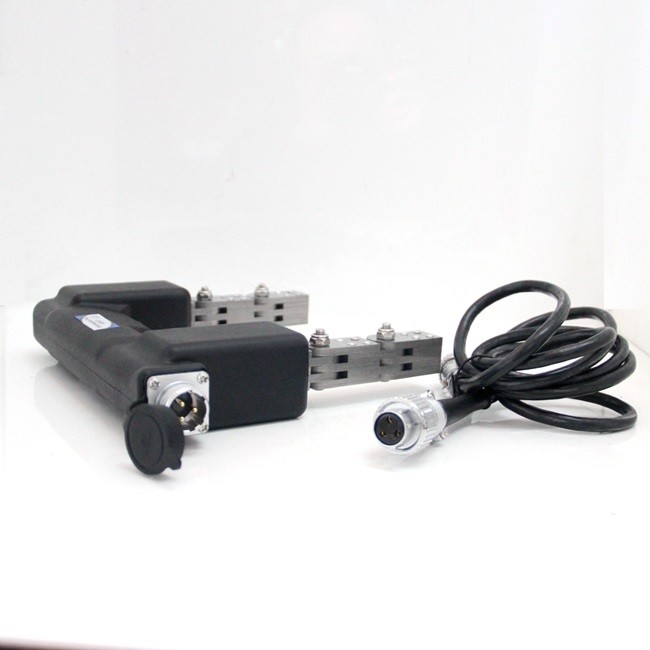

Caratterizzato da una costruzione sigillata resistente agli agenti chimici, gambe articolate per adattarsi a qualsiasi forma di componente e un robusto cavo da dodici piedi con scarico della trazione per l'uso sul campo, l'HCDX-Y7 è ideale per l'ispezione di saldature e altri test remoti.

I controlli a stato solido consentono all'operatore di utilizzare campi magnetici CA per indicazioni superficiali o campi magnetici CC per indicazioni sottosuperficiali per soddisfare tutte le esigenze di ispezione.

Caratteristiche del prodotto

Conforme a JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024

Costruzione solida e sigillata, durevole

Resistente agli agenti chimici e all'abrasione

Opzioni di funzionamento CA e CC per l'ispezione superficiale e sottosuperficiale

Supera le specifiche di sollevamento ASTM

Ci sono punti direttamente collegati all'alimentazione CA, che possono essere collegati direttamente all'alimentazione CA.

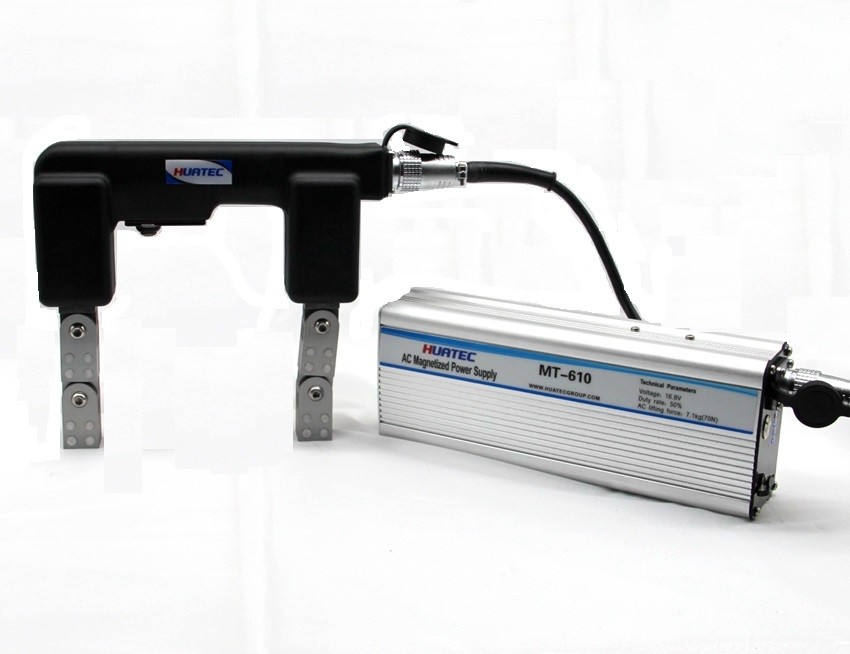

È possibile utilizzare un alimentatore magnetizzato CA (pacco batteria inverter CC-CA) per fornire alimentazione CA senza alcuna inserzione diretta nell'alimentazione CA.

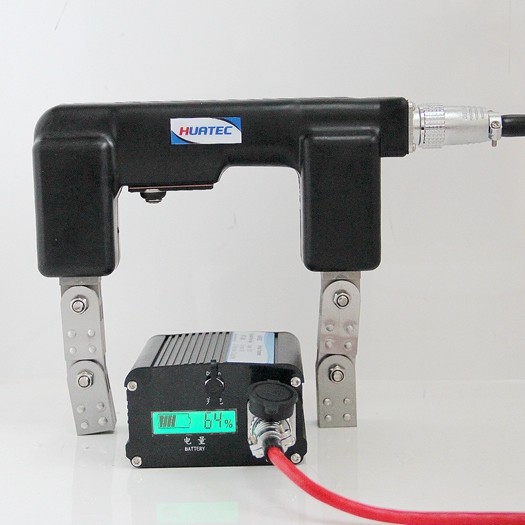

L'alimentatore di magnetizzazione CC (pacco batteria CC) può essere utilizzato per realizzare la funzione di magnetizzazione CC.

La funzione di visualizzazione dell'alimentazione può visualizzare la corrente della batteria e ha la funzione di allarme sonoro e luminoso.

Chip microcomputer integrato per stabilizzare la tensione di uscita e garantire la sensibilità di rilevamento.

Magnetizzazione regolabile

Una speciale borsa da cintura da lavoro può trasportare il pacco batteria, la sospensione magnetica, il contrasto, la sonda a giogo, ecc.

Guida al modello

HCDX-Y7

Parametro tecnico

Temperatura di esercizio: -10 ~ +40 C

Temperatura di stoccaggio: -20 ~ 50 C

Umidità relativa:<80% senza condensa

Aumento della temperatura di lavoro:<18 C

Tasso di carico temporaneo: >50%

Sensibilità: pezzo di prova standard A1 15/50 scanalatura chiaramente visualizzata.

Potenza di sollevamento minima CA: >4,5 kg (44 N)

Potenza di sollevamento minima CC: >18,1 kg (177 N)

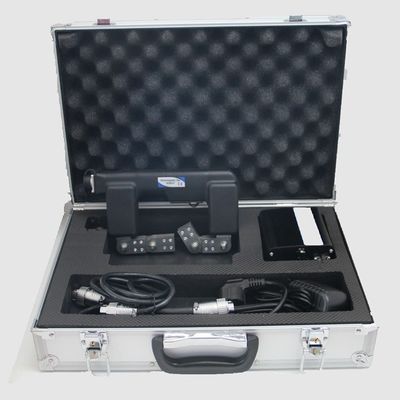

Configurazione standard:

HCDX-Y7

Rilevatore di difetti a polvere magnetica host 1

Cavo di alimentazione 1

Pacco batteria CC ricaricabile (alimentatore magnetizzato CC) 1

Zaino di alimentazione CC 1

Adattatore di alimentazione 1

Linea di collegamento uscita CC 1

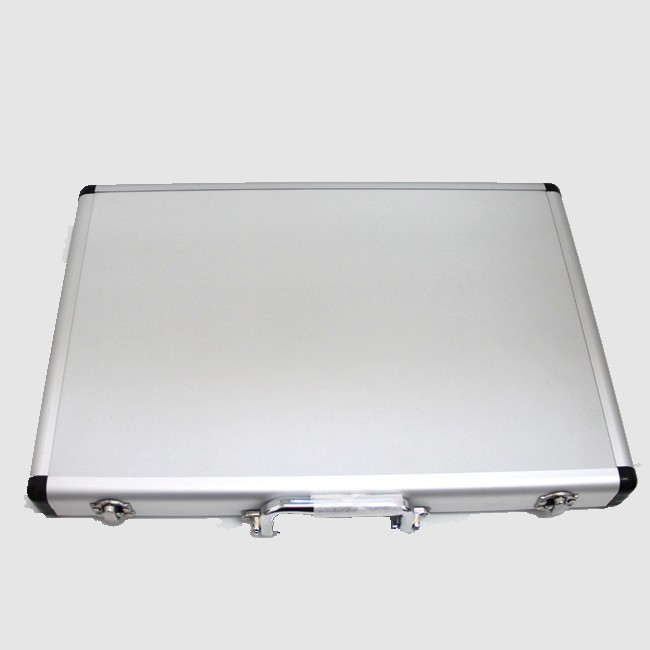

Scatola strumenti 1

Esempi di difetti:                                               Posizione del difetto:

Inclusioni Giunti                                                 Superficie e sottosuperficie Ideale per: Cricche da fatica

Cricche da ritiro Strappi Sovrapposizioni                               Test sul campo ispezioni in loco

Scorie di saldatura Cricche da rettifica                               Ispezioni in servizio

Cricche di tempra                                                 Ambienti esigenti

                                                                            Ispezione delle saldature
