Rivelatore di Pinhole per Testare Difetti di Rivestimenti Protettivi di Oleodotti e Gasdotti, Cavi, Smalto, Serbatoi Metallici
Dettagli:
[Funzione]
Il rilevatore di porosità HD-201 è un'apparecchiatura di prova speciale utilizzata per rilevare difetti nei rivestimenti protettivi di oleodotti e gasdotti, cavi, smalto, serbatoi metallici, scafi e altri. È un'apparecchiatura semplice e pratica.
[Caratteristica]
1, Basso consumo energetico, dimensioni ridotte, peso leggero；
2, Funzionamento semplice；
[Indice tecnico principale]
1, Intervallo di misurazione:
HD-201A:0.03-3.5mm (medio a base di pece di catrame di carbone epossidico)
HD-201B:3.5-10.mm (medio a base di asfalto di petrolio)
HD-201C:0.03-10.mm (medio a base di pece di catrame di carbone epossidico, asfalto di petrolio)
3, Alta tensione di uscita:
HD-201A:0.5-15KV
HD-201B:15-35KV
HD-201C:0.5-35KV
4, Display: puntatore
5, Sistema di controllo ad alta tensione: regolazione con potenziometro ordinario
6, Alimentazione DC: 12v
7, Consumo: ＜5w
8, Ritardo allarme: 1-2s
9, Sonda ad alta tensione: generatore elettronico di alta tensione
10, Imballaggio: cassa metallica
11, Dimensioni principali: 165mm×155mm×68mm
12, Peso: 1.5kg (batteria inclusa)
[Principio]
Il rilevatore genera un'alta tensione DC che viene applicata alla superficie del rivestimento tramite una sonda. Il rilevatore è collegato al substrato tramite il ritorno dell'alta tensione. Quando la sonda passa su un difetto del rivestimento, il circuito elettrico si completa e la corrente fluisce dalla sonda al substrato. Di conseguenza, vengono attivati allarmi acustici e visivi nel rilevatore e una scintilla può prodursi nel difetto.
[Programma di tensione di prova]
| Materiale anticorrosivo |
Spessore del rivestimento |
Tensione di rilevamento |
Note |
|
Pece di catrame di carbone epossidico
Due tele oleate
|
0.2
0.4
0.6
0.8
|
4-5KV o autonomo
|
Se lo standard deve essere implementato secondo lo standard
|
|
Pece di petrolio
|
2
3
5.5
7
9
|
11
15
18
20
24
|
| Nastro di polietilene |
Secondo: conversione formula 3249TC=V V: tensione TC: spessore strato anticorrosivo
Implementazione standard dei criteri di accettazione SY4014-92
|
| Rivestito in vetro |
A seconda dell'esperienza, la tensione di rilevamento è generalmente 8KV-20KV |
| Altri materiali anticorrosivi |
A seconda del progetto dell'ufficio di progettazione per rilevare le prestazioni di isolamento della tensione o il materiale stesso. |

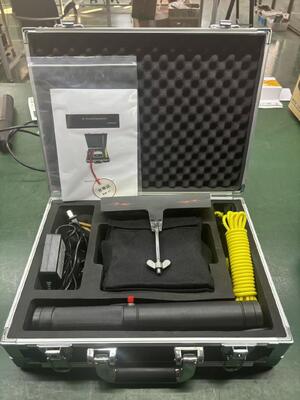

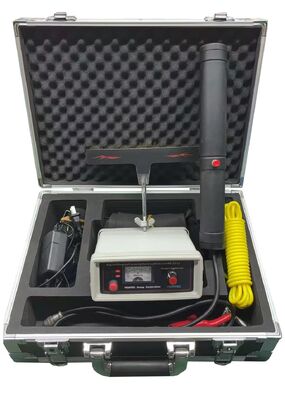

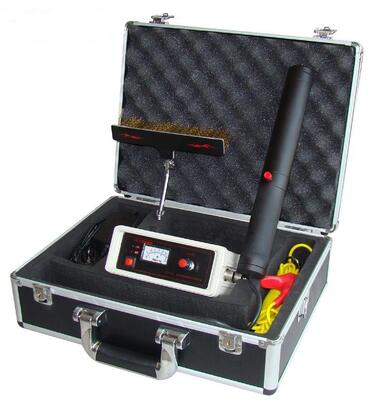

[Consegna standard]
Unità principale
Pistola ad alta tensione
Pistola ad alta tensione
Caricabatterie
Cavo lungo
Cavo corto
Magnete di collegamento
Asta di terra
guanti ad alta pressione
Manuale di istruzioni
Certificato di calibrazione HUATEC
Accessori opzionali
Pennello ad arco
Pennello piatto
Pennello a molla circolare
Pennello per superficie interna del tubo
Batteria
